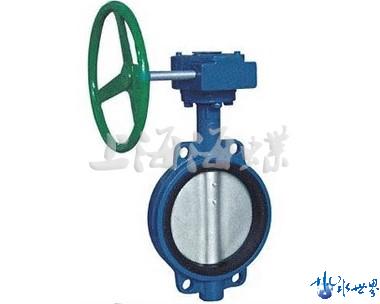

[供应] D371X-16对夹式蜗轮传动软密封蝶阀 |
 |
| 类别： |
阀 » 蝶阀 » 对夹式软密封蝶阀 |
|
| 单位名称： |
上海海蝶阀门制造有限公司 |
|
| 地区： |
上海市 普陀区 |
|
| 发布日期： |
2019-03-01 |
|
| 有效期： |
180 天 |
|
| 型号： |
D371X |
|
| 联系人：陈礼川 联系电话：021 56070397 |
|
|
|
|
|
|
|
一、产品概述
我厂研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、主要结束参数
公称通经DN（mm) 50～2000 50～1600
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
四、主要零部件材料
零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨
五、执行标准
制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92
六、D371X-6/10/16对夹式蜗轮传动软密封蝶阀主要外形连接尺寸 单位：mm
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 60 164 572 270 280 280 8-18 295 8-22 295 8-22
250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 38-39
1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48 |
|
 |
|
|
|
|
|
|
|
|
