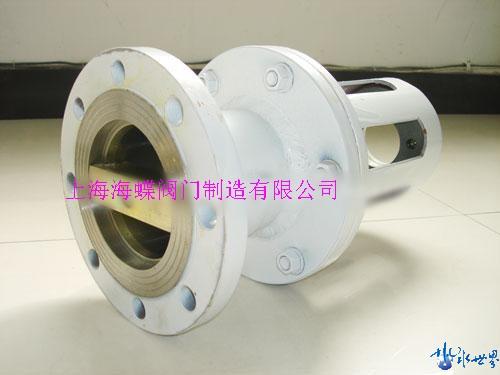

[供应] 风包释压阀QHF型 |
 |
| 类别： |
阀 » 安全阀 » 弹簧安全阀 |
|
| 单位名称： |
上海海蝶阀门制造有限公司 |
|
| 地区： |
上海市 普陀区 |
|
| 发布日期： |
2019-03-01 |
|
| 有效期： |
180 天 |
|
| 型号： |
QHF型 |
|
| 联系人：陈礼川 联系电话：021 56070397 |
|
|
|
|
|
|
|
1.用途：
本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，起安全保护作用。
2.适用条件：
各种规格的释压阀适用条件如下： 表1
型号 工作压力(Pa) 环境温度(℃) 适用的空压机容量(m3/min)
QHF-50 0.785×105(8kgf/cm2) -40～120 1.5
QHF-65 0.785×105(8kgf/cm2) -40～120 3
QHF-80 0.785×105(8kgf/cm2) -40～120 6
QHF-100 0.785×105(8kgf/cm2) -40～120 10
QHF-125 0.785×105(8kgf/cm2) -40～120 20
QHF-150 0.785×105(8kgf/cm2) -40～120 40
QHF-200 0.785×105(8kgf/cm2) -40～120 60
QHF-250 0.785×105(8kgf/cm2) -40～120 100
3.规格与性能： 表2
型号 工作压力(Pa) 释放压力(Pa) 重量(kg) 气缸内径(mm) 外形尺寸(mm) 连接法兰螺孔分布园直径(mm)
QHF-50 0.785(8kgf/cm2) 1.05±0.049(10.5±0.5kgf/cm2) 7 50 φ160×245 125
QHF-65 10 65 φ180×290 145
QHF-80 12 80 φ195×320 160
QHF-100 16 100 φ215×364 180
QHF-125 21 125 φ245×404 210
QHF-150 32 150 φ280×454 240
QHF-200 46 200 φ335×546 295
QHF-250 64 250 φ390×613 350
4.工作原理与结构特征：
本释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成，为了增强耐磨性和防止生锈，气缸用不锈钢材料。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中，使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。
本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上，当空压机系统正常工作时，系统压力≤0.785(8kgf/cm2 )，在此压力下，释压阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体爆炸时，系统内温度、压力瞬时升高，当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时，拉杆立即拉断，释压阀释压，风包及管路中的高温、高压气体得以迅速释放，从而起到缓解爆炸冲击波，避免产生事故的作用。
1、卡板
2、拉杆
3、气缺
4、活塞
5、O形密封圈
6、保护罩
7、缓冲垫 |
|
 |
|
|
|
|
|
|
|
|
